SASUM Beschreibung

Programmaufbau
Das Programm SASUM besteht grundsätzlich aus den Programmteilen "Netzeditor", "Regeneditor" und "Simulation/Auswertung". Im Netzeditor erfolgt interaktiv der Netzaufbau, für den folgende frei platzierbare Elemente zur Verfügung stehen:
Einzugsgebiet Verbindungskanal Vereinigung Verzweigung Entlastung Fangbecken im Haupt- bzw. Nebenschluss Klärbecken im Haupt- bzw. Nebenschluss Pumpwerk Input bzw. Output Übergabeschacht
Der Regeneditor enthält historische Regendaten, die von der IVET AG aufbereitet und periodisch ergänzt werden. Zudem können eigene Regen eingegeben oder bestehende mutiert werden. Die Resultate (Hydrographen, Statistiken) der Berechnung von Einzelregen und Regenreihen können graphisch oder in Tabellenform am Bildschirm dargestellt, gedruckt oder für die Weiterbearbeitung exportiert werden.

Benutzeroberfläche

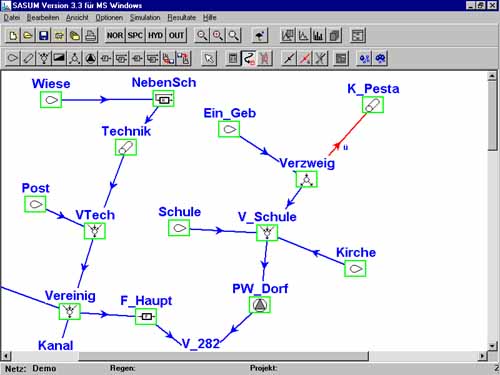

So sieht die Benutzeroberfläche von SASUM aus

Mathematisches Modell
Das mathematische Modell von SASUM wurde an der EAWAG entwickelt und besteht im Wesentlichen aus einem Oberflächen- und einem Kanalabflussmodell. Der Oberflächenabfluss kann entweder durch die bekannten Abflusskoeffizienten oder durch ein detailliertes hydrologisches Modell abgebildet werden. Für die Abflussberechnung im Kanalnetz wird die kinematische Wellenapproximation verwendet.

Arbeitstechnik
Der Netzaufbau mit den logischen Verknüpfungen der Elemente erfolgt normalerweise im Programm selbst. Die relevanten Daten können über einfache Eingabehilfen im Programm den Netzelementen zugewiesen werden. Über die vorhandene ASCII-Schnittstelle können die Netzdaten für die Bearbeitung (z.B. in MS Excel) exportiert und wieder importiert werden. Damit stehen der schnellen und sicheren Übernahme aller relevanten Daten aus vorhandenen Datenbanken nichts im Wege.
